Manuale dell'utente
Come ottenere un codice di licenza
Operazioni di individuazione
Per eseguire l'individuazione della topologia di rete, seguire le istruzioni
riportate nelle schede "Passo 1", "Passo 2", "Passo 3".
Passo 1

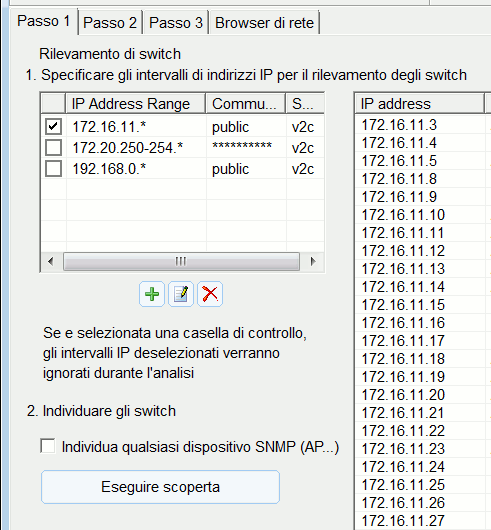

1. Specificare gli intervalli degli indirizzi IP per l'individuazione dello switch.
Ad esempio: 192.168.0.* 192.168.0.100-200 172.16.200-255.*
Impostare i parametri di accesso SNMP per ogni intervallo
("read community string" o user/password nel caso di SNMPv3).
Per duplicare l'intervallo seleziona questo intervallo e fai clic sul pulsante "Add the range".
Puoi aggiungere un dispositivo alla mappa anche se non supporta SNMP.
Per questo, invece dell'intervallo IP, inserisci l'indirizzo IP di questo dispositivo con un "+" nella prima posizione.
Esempio: +192.168.0.1 Immettere anche qualsiasi nome nel campo "community string".
Per escludere il dispositivo da una scansione, aggiungi un nuovo intervallo IP e inserisci l'indirizzo IP
di questo dispositivo con un "-" nella prima posizione. Esempio: -192.168.0.99
Puoi inserire qualsiasi commento nel campo "community string".
2. Rilevamento di switch
Fare clic su "Eseguire scoperta"
Gli switch individuati verranno aggiunti all'elenco dei dispositivi SNMP (vedere la tabella a destra).
Attivare l'opzione "Individua qualsiasi dispositivo SNMP (AP...)" per scoprire
qualsiasi dispositivo che supporta SNMP (tranne Windows, Linux e stampanti).
Se alcuni switch non vengono rilevati, verificare l'accesso SNMP a questi switch con qualsiasi

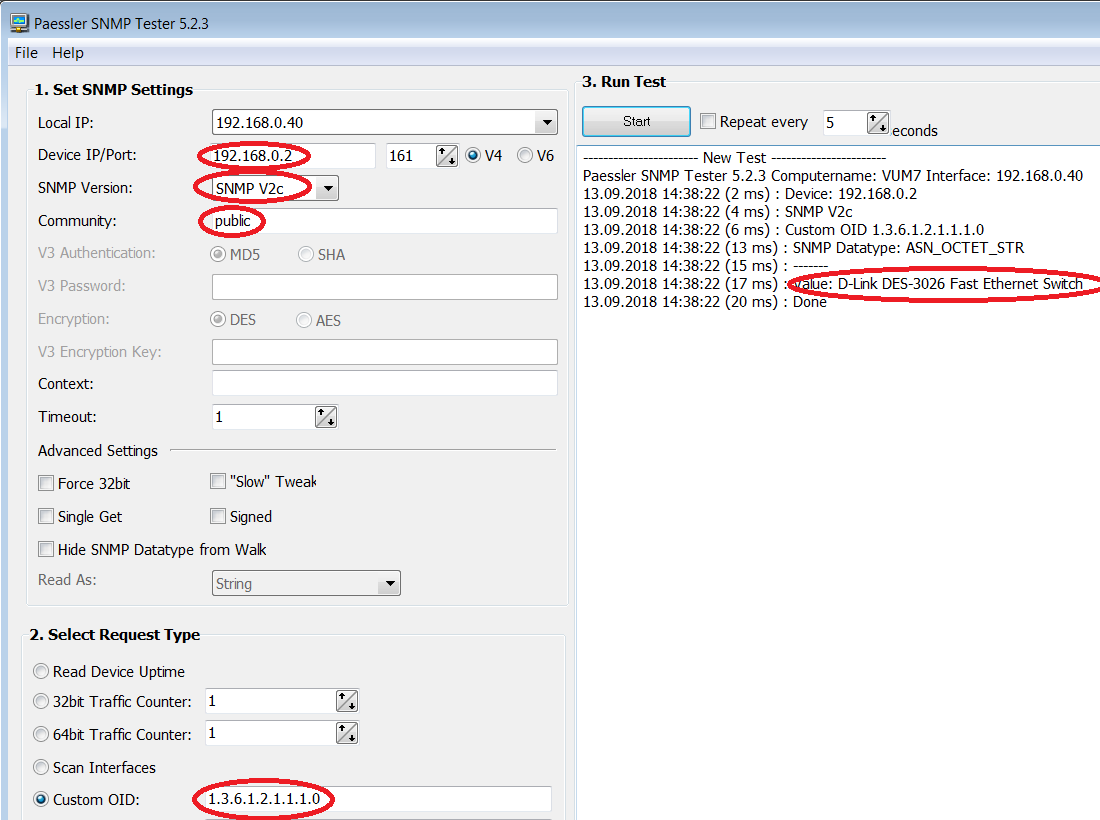

altra utility SNMP. Ad esempio https://www.paessler.com/tools/snmptester (vedere screenshot)
Passo 2
1. Fare clic su "Raccogli dati SNMP" Attendere il completamento del processo.
In caso di SNMPv3:
Gli switch Cisco in genere non sono configurati per la lettura di tutte le
informazioni Bridge-MIB per VLAN quando si utilizza SNMPv3.
In questo caso è necessario configurare un contesto SNMPv3 come descritto di seguito:
http://www.switchportmapper.com/support-mapping-a-cisco-switch-using-snmpv3.htm
Passo 3
1. Fare clic su"Scopri la topologia"
Confrontare la topologia individuata con la topologia effettiva.
Se necessario, utilizzare un elenco di connessioni personalizzato per correggere
la topologia individuata. (Opzioni - Individuazione - Modifica tabella di connessione)
Modificare la tabella di connessione e fare nuovamente clic su "Scopri la topologia".
2. Fare clic su "Applica nuova topologia" per salvare la nuova mappa della topologia.
La topologia individuata viene visualizzata nella scheda "Network Browser".
Successivamente, a volte diventa necessario apportare modifiche al diagramma di rete.
Con un piccolo cambiamento nella topologia, non è necessario ripetere il ciclo di polling di tutti
switch, che possono richiedere molto tempo in una rete di grandi dimensioni.
Ad esempio, puoi aggiungere rapidamente un nuovo switch alla mappa.
Per fare ciò aggiungi un nuovo switch alla tabella al passo 1
Quindi trova sulla mappa switch a cui è collegato questo nuovo switch,
e nel suo menu strumenti seleziona la voce "Aggiungi nuovi switch qui" o
"Scopri solo la parte della mappa sotto questo switch"
Se non sai dove è collegato il nuovo switch, seleziona un switch qualsiasi sulla mappa,
preferibilmente l'ultimo del ramo e selezionare questa voce di menu. In questo caso,
puoi spostare il nuovo switch nella posizione desiderata utilizzando l'editor della topologia,
oppure avverrà automaticamente alla successiva ricostruzione completa della mappa (passi 2,3).
Editor di topologia
Utilizza l'editor della topologia (menu - Servizi - Modifica la topologia) per correggere la mappa.
Ad esempio, l'editor della topologia consente di creare un router come nodo radice.
Gli screenshot seguenti ti aiuteranno.
